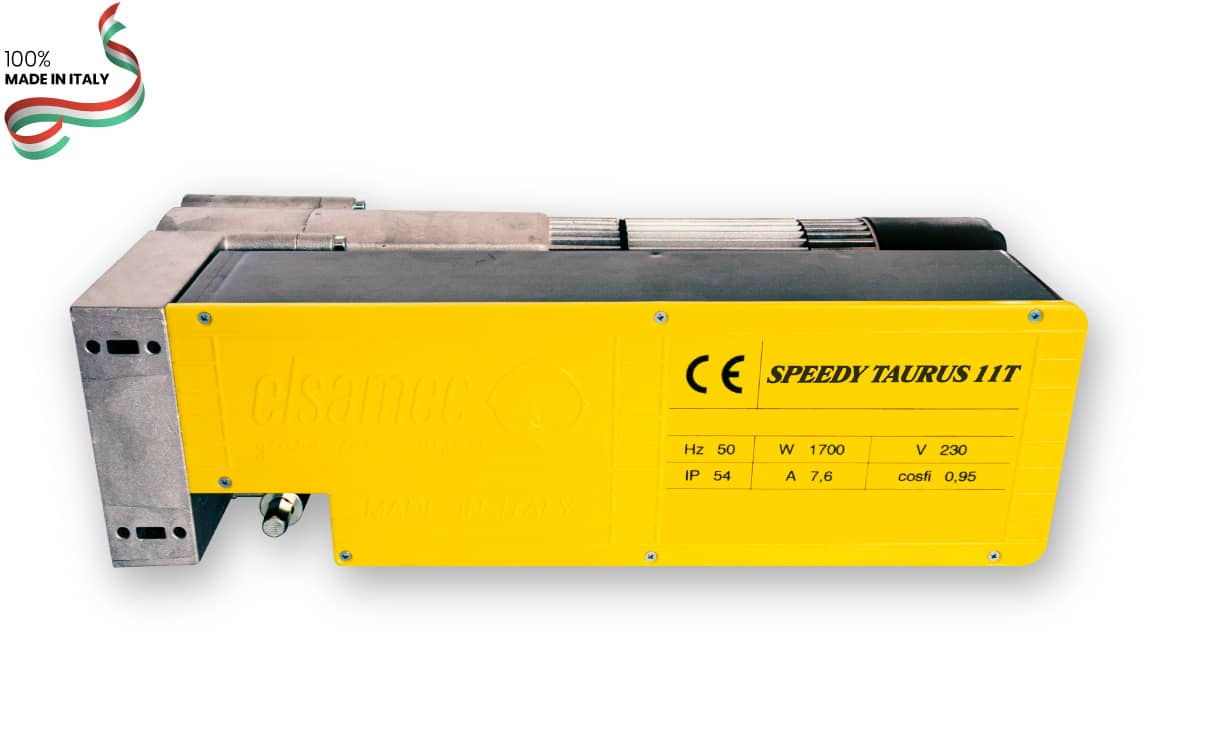

Versioni
| Codice | Descrizione | Finecorsa |
|---|---|---|
| 74090000 | trifase 230V senza centrale | Meccanico |
| 74090004 | trifase 400V senza centrale | Meccanico |
| 74090200 | trifase 230V senza centrale | Elettronico |
| 74090204 | trifase 400V senza centrale | Elettronico |
Caratteristiche
Velocità regolabili fino a 1 m/s
Manovra manuale di emergenza sempre in presa con asta o a catena

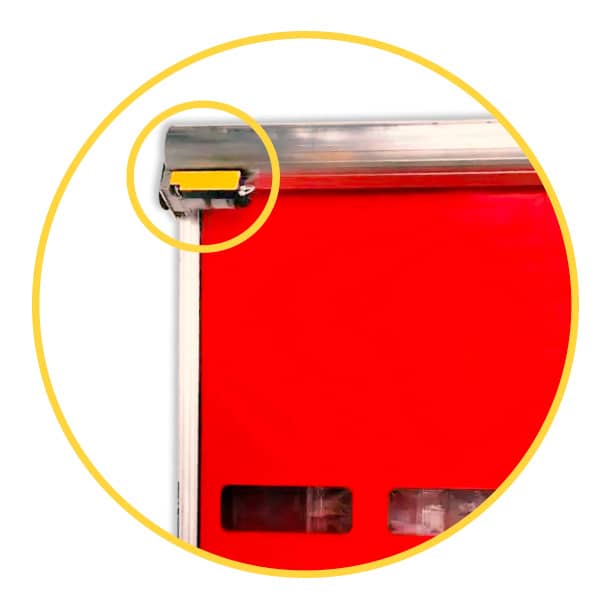

Ingombro laterale drasticamente ridotto a 10 cm con facilità di manutenzione
Per porte rapide e ad impacchettamento fino a 314 kg
Finecorsa meccanico ed elettronico
Comando automatico e a uomo presente, con interruttori a contatto pulito, integrato nella scheda
Dati tecnici
Manovra manuale di emergenza con asta
Manovra manuale di emergenza con catena
Finecorsa meccanico con microinterruttori di sicurezza
Finecorsa elettronico ad encoder multigiro assoluto
| Alimentazione |
1~230 V
3~400 V
|
| Coppia in uscita motore | 110 Nm |
| Coppia in uscita su albero | 110 Nm |
| Forza di sollevamento massima | 314 Kg |
| Frequenza | 50/60 Hz |
| Assorbimento |
7,2 A
4,3 A
|
| Potenza | 1700 W |
| Grado di protezione | IP 54 |
| Velocità di rotazione motore | 63 RPM |
| Velocità di rotazione su albero | 120 RPM |

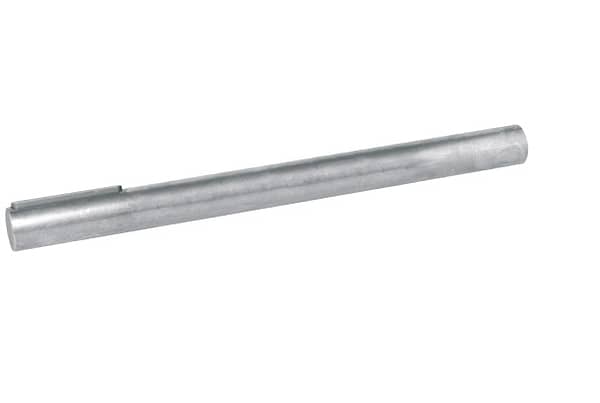

| Ø Asse serranda | 25 / 25,4 (1”) / 30 mm |
