Sezio VSF 17

Codice	A	B	C	D
74790002	✔		✔
74790003		✔	✔
74790006	✔			✔
74790007		✔		✔

A: finecorsa meccanico
B: finecorsa elettronico
C: manovra manuale con asta
D: manovra manuale con catena

Codice	A	B	C	D
74750002	✔		✔
74750003		✔	✔
74750006	✔			✔
74750007		✔		✔

A: finecorsa meccanico
B: finecorsa elettronico
C: manovra manuale con asta
D: manovra manuale con catena

Codice	A	B	C	D
74760017	✔		✔
74770017		✔	✔
74760037	✔			✔
74770037		✔		✔

A: finecorsa meccanico
B: finecorsa elettronico
C: manovra manuale con asta
D: manovra manuale con catena

Codice	A	B	C	D
74760018	✔		✔
74770018		✔	✔
74760038	✔			✔
74770038		✔		✔

A: finecorsa meccanico
B: finecorsa elettronico
C: manovra manuale con asta
D: manovra manuale con catena

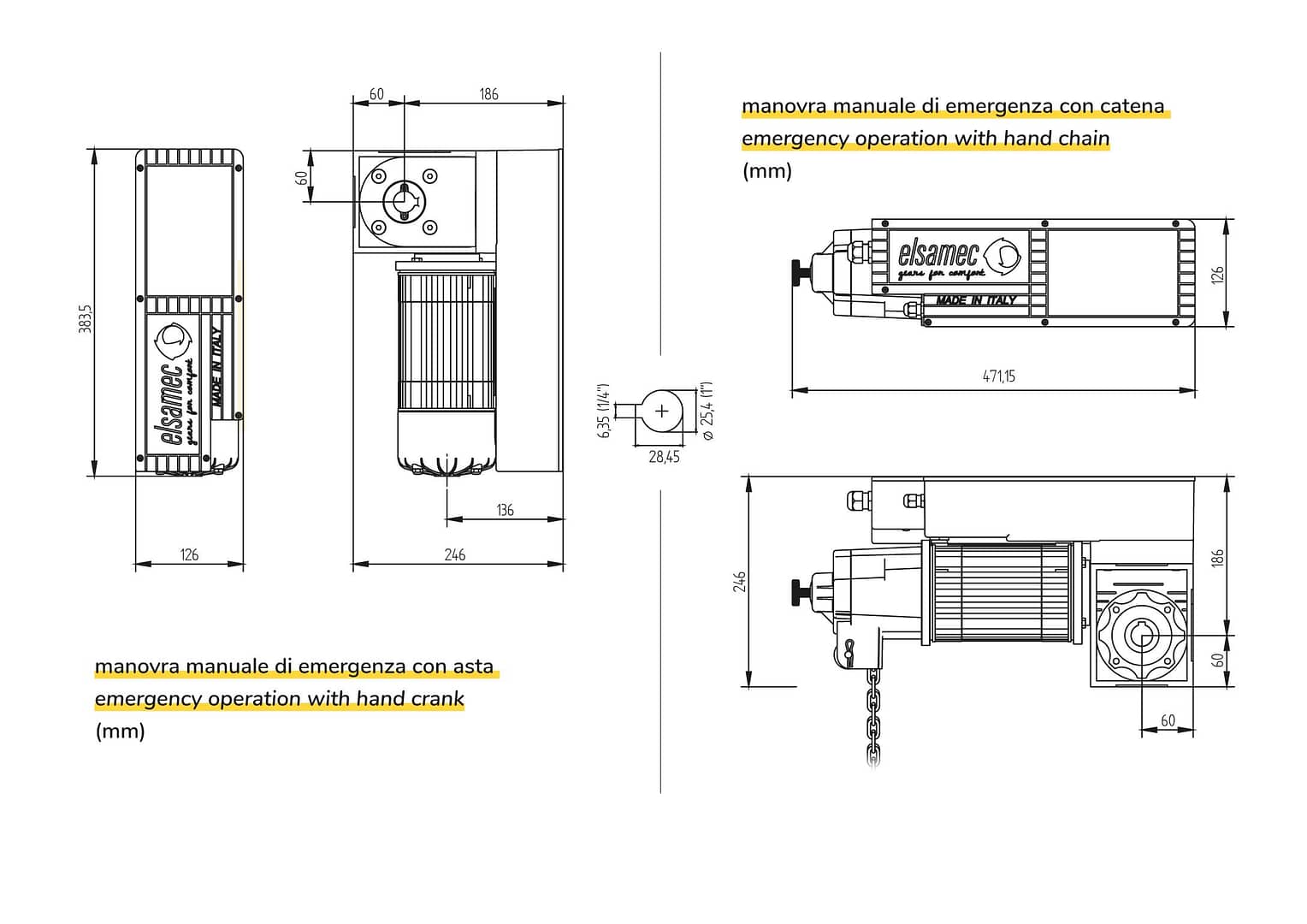

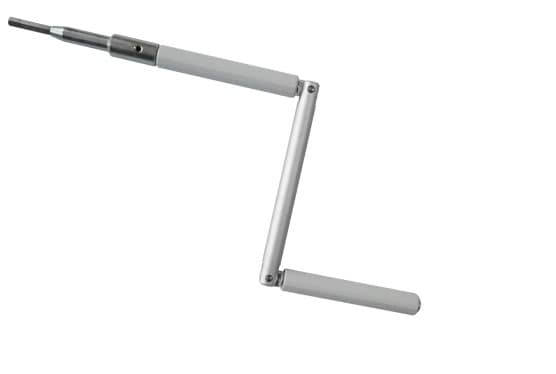

Manovra manuale di emergenza sempre in presa con asta (sistema brevettato)

È possibile non compensare la porta sezionale con le molle fino a 95 Nm

Velocità di avvolgimento a 18 giri/minuto

Per porte sezionali industriali ad uso intensivo fino a 276 kg

Finecorsa meccanico ed elettronico

Comando automatico e a uomo presente, con interruttori a contatto pulito, integrato nella scheda

Le centrali a bordo prevedono alimentazione e logica di controllo per fotocellule e/o barriere a 12 Vdc.

Manovra manuale di emergenza con catena

Finecorsa meccanico con microinterruttori di sicurezza

Finecorsa elettronico KOSTAL o ad encoder multigiro assoluto

Alimentazione	1~230 V 3~400 V
Coppia in uscita motore	4,1 Nm
Coppia in uscita su albero	170 Nm
Forza di sollevamento massima	276 Kg
Frequenza	50/60 Hz
Assorbimento	3,6 A 2 A
Potenza	1100 W
Grado di protezione	IP 54
Velocità di rotazione motore	1400 RPM
Velocità di rotazione su albero	18 RPM
Ø Asse serranda	25,4 mm (1”)
