Versioni
| Codice | Descrizione |
|---|---|
| 74290000 | monofase 230V con centrale inverter Acrux AB |
| 74250000 | trifase 400V con centrale Meteor AB |
| 74140000 | trifase 230V senza centrale |
| 74140001 | trifase 400V senza centrale |
Caratteristiche
Manovra manuale di emergenza sempre in presa con asta (sistema brevettato)
Ingombro laterale drasticamente ridotto a 12 cm con facilità di manutenzione
Per serrande residenziali e industriali fino a 1263 kg
Adatto per l’impiego industriale di serrande di dimensioni medio-grandi
Finecorsa meccanico ed elettronico
Comando automatico e a uomo presente, con interruttori a contatto pulito, integrato nella scheda
Le centrali a bordo prevedono alimentazione e logica di controllo per fotocellule e/o barriere a 12 Vdc.
Dati tecnici
Motore con bandiera e paracadute

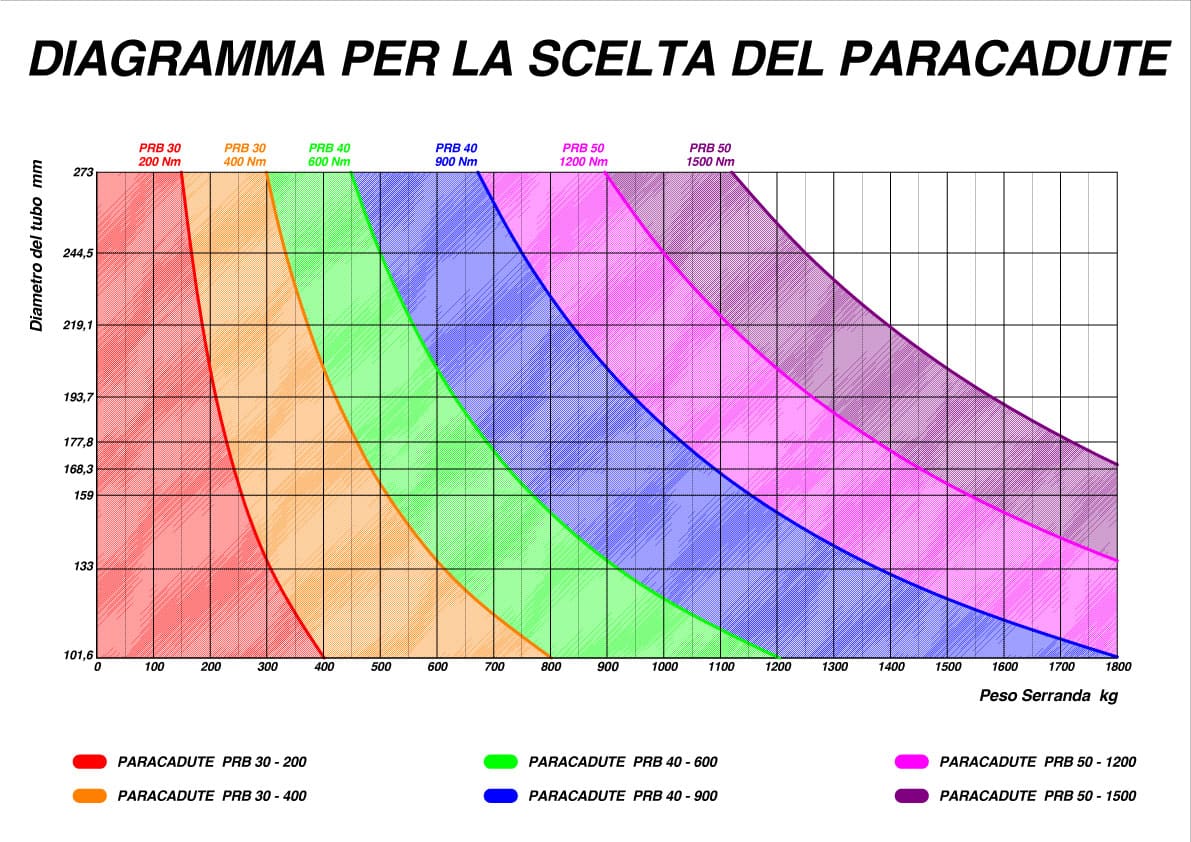

paracadute PRB
mensola
Taurus
bandiera
supporto per bandiera
Manovra manuale di emergenza con asta
Manovra manuale di emergenza con catena
Finecorsa meccanico con microinterruttori di sicurezza
Finecorsa elettronico ad encoder multigiro assoluto
| Alimentazione |
1~230 V
3~400 V
|
| Coppia in uscita motore | 120 Nm |
| Coppia in uscita su albero | 600 Nm |
| Forza di sollevamento massima | 902 Kg |
| Frequenza | 50/60 Hz |
| Assorbimento |
3,6 A
2 A
|
| Potenza | 1100 W |
| Grado di protezione | IP 54 |
| Velocità di rotazione motore | 47,7 RPM |
| Velocità di rotazione su albero | 9,5 RPM |
| Ø Asse serranda | 40 mm |
| Alimentazione |
1~230 V
3~400 V
|
| Coppia in uscita motore | 120 Nm |
| Coppia in uscita su albero | 840 Nm |
| Forza di sollevamento massima | 1263 Kg |
| Frequenza | 50/60 Hz |
| Assorbimento |
3,6 A
2 A
|
| Potenza | 1100 W |
| Grado di protezione | IP 54 |
| Velocità di rotazione motore | 47,7 RPM |
| Velocità di rotazione su albero | 6,8 RPM |
| Ø Asse serranda | 50 mm |
